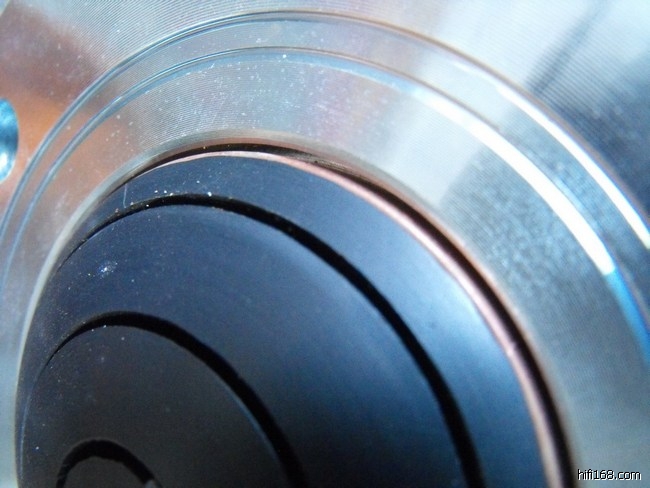

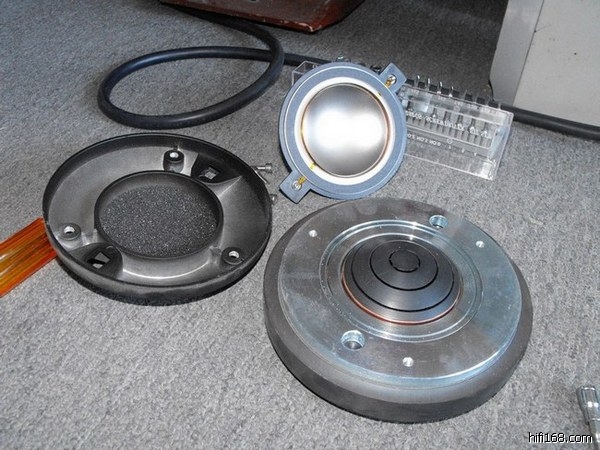

号角高音的设计比普通球顶高音要复杂很多，尽管目前的驱动器设计已经基本成熟和完善，也只不过还是一种”妥协地完善”，要想享有它的优点也就必须接受它的缺点。由于设计结构的原因，驱动器的频率响应和相位不可能做到球顶高音那么平直，需要靠号角与驱动器的配合来进行修正，这大概是号角设计最难的一关。        当驱动器的设计基本完成之后，号筒的前腔结构、喉口的参数、压缩比、展开曲线等等这些都需要耗费很大的精力与时间来调整，最后还需要把那些号筒不能克服和修正的缺陷再多次修改驱动器，反反复复地去将二者协调统一。

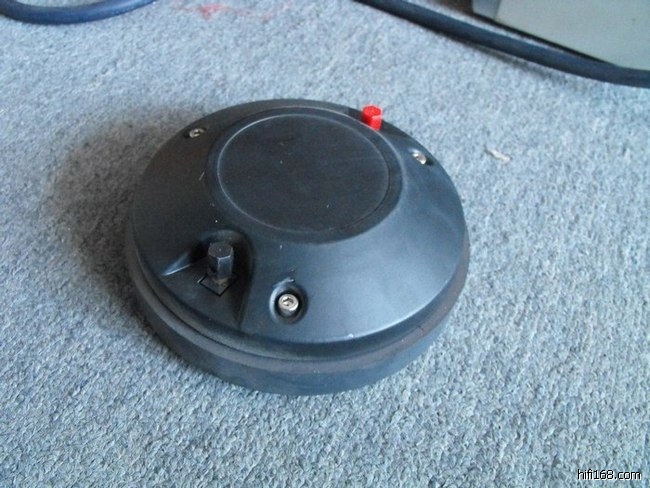

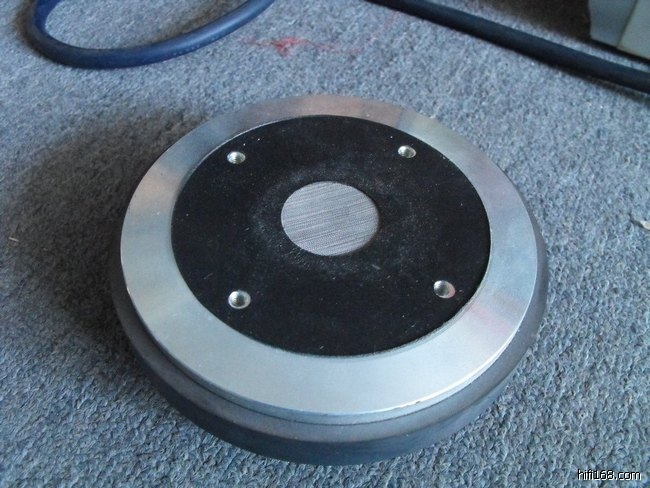

        看看单驱动器的频率响应（没有过分频器）：




再看看装配号筒之后的频率响应（没有过分频器）：
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
22#
t T
发表于 2010-11-15 15:39 |只看楼主

号筒提高了效率，改变了辐射角度，但也会伴随所谓的“号角腔音”出现——号角将频率响应的下端提升了。是号角就不可避免这种现象，我们号角设计所要做到的是不可以有频响阶梯，只容许均匀的提升。剩下来的问题交给分频器处理。后续讨论。
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
23#
t T
发表于 2010-11-15 21:57 |只看楼主

先尝试一个简单的高通滤波器：






经过这个高通滤波器与不经过滤波器直通的频响曲线比较：
最后编辑谭工 最后编辑于 2010-11-16 21:27:18
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
huifei
头像

huifei

  • 论坛博士后
  • 19720110
  • 690
  • 690
  • 2002-02-28
24#
t T
发表于 2010-11-16 18:27 |只看该用户

红线是什么？
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
25#
t T
发表于 2010-11-16 21:29 |只看楼主

回复 24# huifei 的帖子

红线是未过分频器时的相位曲线。
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
26#
t T
发表于 2010-11-17 11:13 |只看楼主

多格号角高音音箱大都设计为外置无源分频器，并且设计有高音和中音调节旋钮，以方便用户搭配不同周边器材或是根据不同的使用环境进行调节。看看下面这个东西：








上面的二个单联电位器一个是国产的50Ω，不合适用；一个是小日本的，东西是好就是贵的离谱。小日本这个单联电位器可能是专门为音箱设计而制造的，中心抽头对A抽头是7——0Ω，中心抽头对B抽头是0----34-----∞Ω。
最后编辑谭工 最后编辑于 2010-11-17 11:17:16
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
27#
t T
发表于 2010-11-17 20:18 |只看楼主

音箱的高、中、低音可以由用户任意无级调整装置一般只有高档音箱才采用，比如JBL、天朗等品牌的高端产品。这种设计非常实用和方便，可恶的是这种造价低廉的装置竟然成为了要价极高的“卖点”；话有说回来，增加这种功能会给分频器的设计、调试增加很大的难度，处理不当效果会适得其反。
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
28#
t T
发表于 2010-11-17 20:20 |只看楼主

介绍我们的TG-75-B号角音箱的中高音与高音的调节方案设计，供DIY爱好者和有类似音箱的网友参考：
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
huifei
头像

huifei

  • 论坛博士后
  • 19720110
  • 690
  • 690
  • 2002-02-28
29#
t T
发表于 2010-11-17 22:55 |只看该用户

回复 25# 谭工 的帖子

哦，反相110度。高音如何接才与低频同相
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
30#
t T
发表于 2010-11-18 12:30 |只看楼主

回复 29# huifei 的帖子

谢复！
写这篇帖子是与音箱的调试改进同步进行的，也就是希望与感兴趣的朋友一起探讨分享。
前面公布的简单复合高通滤波器并不是成品分频器的电路与参数，只是先介绍基本思路与原理，后续将继续介绍与讨论，直至音箱调试完成为止。
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
31#
t T
发表于 2010-11-18 12:34 |只看楼主

按照先前的设计思路搭了一个初调的分频器，本阶段关注的是频响、相位、阻抗的大致情况，结果公布如下：

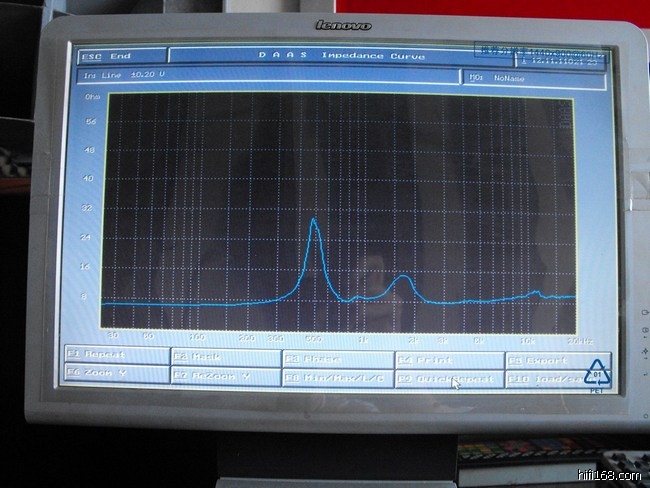

从阻抗曲线可以得到几个信息：
1、高低音分频点在800Hz左右是准确的。
2、高音单元分二段调节的交接点在3600Hz左右。
3、原设计系统阻抗8Ω，按照国家标准最低阻抗值不得低于标称阻抗的20%，实测结果合格。
4、系统的阻抗曲线变化基本合理，相位波动基本正常。
5、系统的阻尼不尽理想，箱体容积和吸音材料需要调整。
最后编辑谭工 最后编辑于 2010-11-18 12:35:03
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
32#
t T
发表于 2010-11-18 12:38 |只看楼主

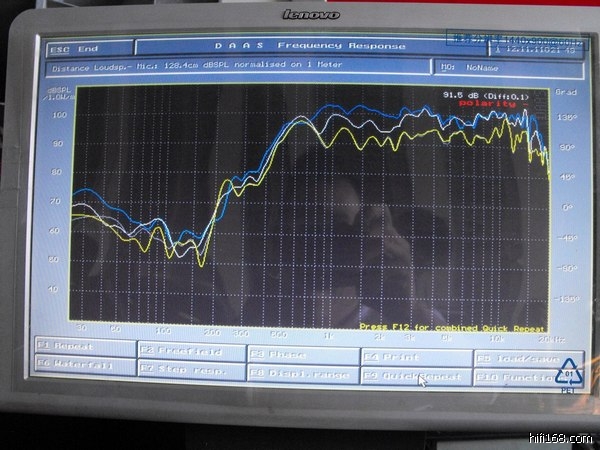

粗调后的频率响应：
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
huifei
头像

huifei

  • 论坛博士后
  • 19720110
  • 690
  • 690
  • 2002-02-28
33#
t T
发表于 2010-11-18 17:41 |只看该用户

关注一下。看到阻抗曲线70HZ有个峰。
是由于音箱的谐振点吗？
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
34#
t T
发表于 2010-11-18 21:29 |只看楼主

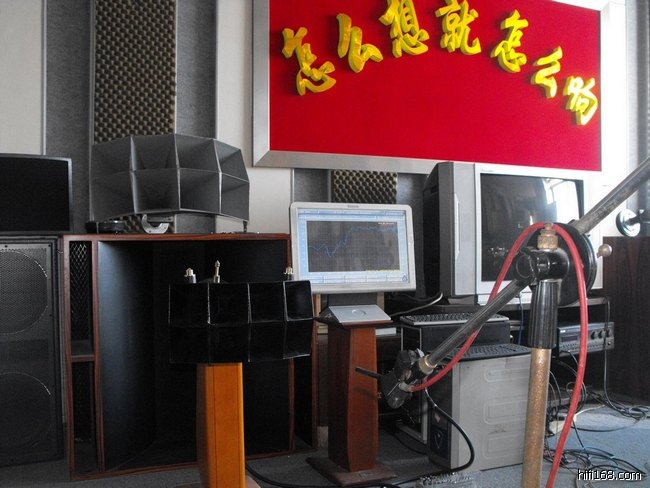

外置分频器，一只喇叭可以分成二个不同的频段，用户自己根据需要任意无级调整频响，我的音箱我做主！！！先看图再说话。
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
xu11
头像

  • 论坛学士
  • 55
  • 55
  • 2009-10-29
35#
t T
发表于 2010-11-19 08:50 |只看该用户

支持！
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
36#
t T
发表于 2010-11-19 15:45 |只看楼主

这款音箱是为本地一位烧友特殊定制的，由于受到使用场所的限制，宽度只容许420mm，结果搞出一个我并不认可的外形：

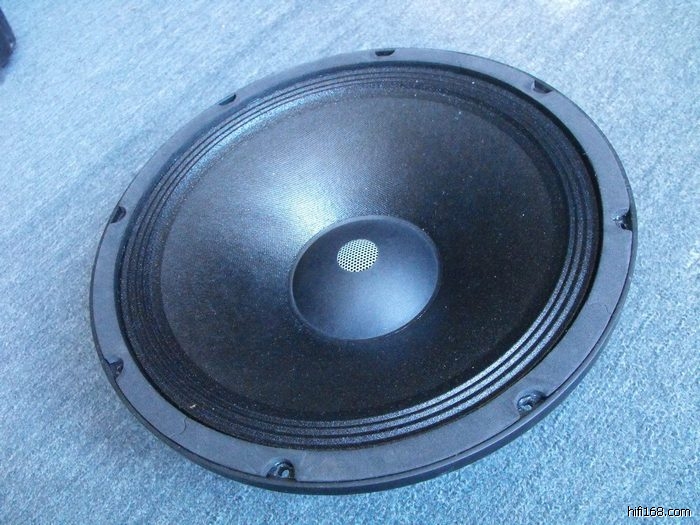

低音单元12"：纸盆由深圳台资厂按照我们的要求特殊定制，定心支片由国光厂老工程师协助设计，铝盆架选用南海松业厂仿BNC成品，磁钢选用长沙航天集团产品，T铁、华司由番禺台资专业厂家选用纯铁按图加工，阻尼涂层选用英国产扬声器专用水溶性阻尼胶，……。
最后编辑谭工 最后编辑于 2010-11-19 15:48:57
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
37#
t T
发表于 2010-11-19 15:48 |只看楼主

补图片
注册品牌GMA：G—黄金、M—音乐、A—音响，用心创造黄金品质、音乐品味、音响产品。
TOP
PNG888
头像

  • 论坛发烧友
  • 31
  • 31
  • 2009-10-07
38#
t T
发表于 2010-11-20 08:47 |只看该用户

难得的好文。
TOP
DIY99
头像

卡卡西

  • 论坛博士后
  • 1241
  • 1241
  • 2008-03-15
39#
t T
发表于 2010-11-20 11:11 |只看该用户

好经验好制作，学习！
http://shop34383879.taobao.com/
TOP
谭工
头像

  • 论坛博士
  • 342
  • 377
  • 2009-06-18
40#
t T
发表于 2010-11-21 10:33 |只看楼主

一套器材玩的时间长了总会发现有某些不如意，却又无能为力。
玩电源、玩线材付出不菲回报有限。
有了音箱的可调式外置分频器一切都迎刃而解。
做器材的主人，不做器材的奴隶！
稍后继续介绍。
