一个很有才华的朋友设计的电路，用巧妙的设计实现功放末级管子在任何情况都没有截止，也就没有传统乙类放大的交越失真，是真正的甲类放大，声音也具有甲类的强悍驱动力和温暖音色。
不要小看这30瓦，我试过拿来驱动灵敏度低至84db的密闭音箱，能把低频推得在18平米听音室爆起来，声音速度，质感，密度，声场都有很好的表现。
最后编辑相位传真 最后编辑于 2015-01-06 10:29:07
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
3#
t T
发表于 2015-01-06 10:24 |只看楼主

甲类功放驱动力强，音色温暖有味道，但是传统甲类静态电流大，输出功率只能达到静态耗电的几分之一，整机工作温度很高，元件在这样的高温下长期工作会缩短寿命，而且变压器和散热片巨大，要实现30瓦*2甲类的输出功率，功放重量估计一个人搬起来都费劲。
这台功放单手轻松抓起。
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
wvwvwv
头像

wvwvwv

  • 论坛博士后
  • 19720110
  • 965
  • 1355
  • 2002-09-21
4#
t T
发表于 2015-01-06 13:26 |只看该用户

这样散热，够么？
TOP
一夜小楼
头像

  • 论坛学士
  • 54
  • 54
  • 2008-03-22
5#
t T
发表于 2015-01-06 15:05 |只看该用户

看外观有点像台湾谷津的产品
小楼一夜听春雨，深巷明朝卖杏花。
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
6#
t T
发表于 2015-01-06 15:10 |只看楼主

原帖由 wvwvwv 于 2015-1-6 13:26:00 发表
这样散热，够么？

工作起来不太热，因为静态偏置电流不大，而总功率30瓦，相当于普通乙类放大器的散热量，侧板4mm铝板足够了
最后编辑相位传真 最后编辑于 2015-01-06 15:34:20
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
czf
头像

  • 论坛博士后
  • 340
  • 797
  • 2007-05-02
7#
t T
发表于 2015-01-06 15:14 |只看该用户

漂亮！
TOP
czf
头像

  • 论坛博士后
  • 340
  • 797
  • 2007-05-02
8#
t T
发表于 2015-01-06 16:38 |只看该用户

请刘兄多介绍技术资料，尺寸，有没有内部照片？
TOP
无胆匪类
头像

花猫

  • 论坛博士后
  • 1185
  • 1192
  • 2009-01-22
9#
t T
发表于 2015-01-06 16:58 |只看该用户

这种设计，应该叫滑动甲类，和传统的甲类是不相同的，即：在无信号的时候，有小许的导通电流，有信号进入的时候，全导通才进入甲类状态
因为爱乐，所以发烧
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
10#
t T
发表于 2015-01-06 19:19 |只看楼主

原帖由 无胆匪类 于 2015-1-6 16:58:00 发表
这种设计，应该叫滑动甲类，和传统的甲类是不相同的，即：在无信号的时候，有小许的导通电流，有信号进入的时候，全导通才进入甲类状态
这个电路能保证功率管在任何时候不进入截止区，和纯甲工作状态一样，而乙类在放大正半周信号时，负责负半周的管子是截止的，这就产生交越失真。
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
YangDs
头像

  • 论坛博士后
  • 1807
  • 3228
  • 2014-03-23
11#
t T
发表于 2015-01-06 19:39 |只看该用户

搬沙发，等详解
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
12#
t T
发表于 2015-01-06 21:57 |只看楼主

放大方式：自由甲类
长期额定输出功率：30瓦*2
谐波失真(THD):0.05%
增益：30 dB
尺寸：宽15cm*高9cm*深25cm，尺寸不包含旋钮端子
输入：两组RCA，拨动开关切换

对有些想看内部图的朋友抱歉，我的所有成品都不以内部电路为卖点，所以内部图也都不公开。

喇叭输出座：只能接香蕉插头
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
速度速度饼
头像

  • 论坛博士后
  • 136
  • 696
  • 2014-11-26
13#
t T
发表于 2015-01-07 13:41 |只看该用户

相位兄，这台应该是解码器帖中预告的那台计划年中推出的100瓦甲类的缩小型、低功率版吧？
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
14#
t T
发表于 2015-01-07 13:53 |只看楼主

原帖由 速度速度饼 于 2015-1-7 13:41:00 发表
相位兄，这台应该是解码器帖中预告的那台计划年中推出的100瓦甲类的缩小型、低功率版吧？
是的，同是自由甲类线路
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
速度速度饼
头像

  • 论坛博士后
  • 136
  • 696
  • 2014-11-26
15#
t T
发表于 2015-01-07 16:16 |只看该用户

回复 14# 相位传真 的帖子

同那台华韵摩机版比较，有什么不同？
TOP
相位传真
头像

相位传真

  • 论坛博士后
  • 19720110
  • 7815
  • 15647
  • 2004-05-04
16#
t T
发表于 2015-01-07 17:27 |只看楼主

原帖由 速度速度饼 于 2015-1-7 16:16:00 发表
同那台华韵摩机版比较，有什么不同？
虽然功率小，驱动力更强，但华韵的中频有味道。
电子邮件：kevin_jfy@163.com  电话：13381702856
淘宝：http://shop62641602.taobao.com/
TOP
shazi2000
头像

  • 禁止 IP
  • 1919
  • 3123
  • 2008-02-23
17#
t T
发表于 2015-01-07 18:26 |只看该用户

该用户帖子内容已被屏蔽
TOP
snoopy
头像

snoopy

  • 论坛博士后
  • 19720110
  • 591
  • 2121
  • 2002-06-05
18#
t T
发表于 2015-01-07 22:45 |只看该用户

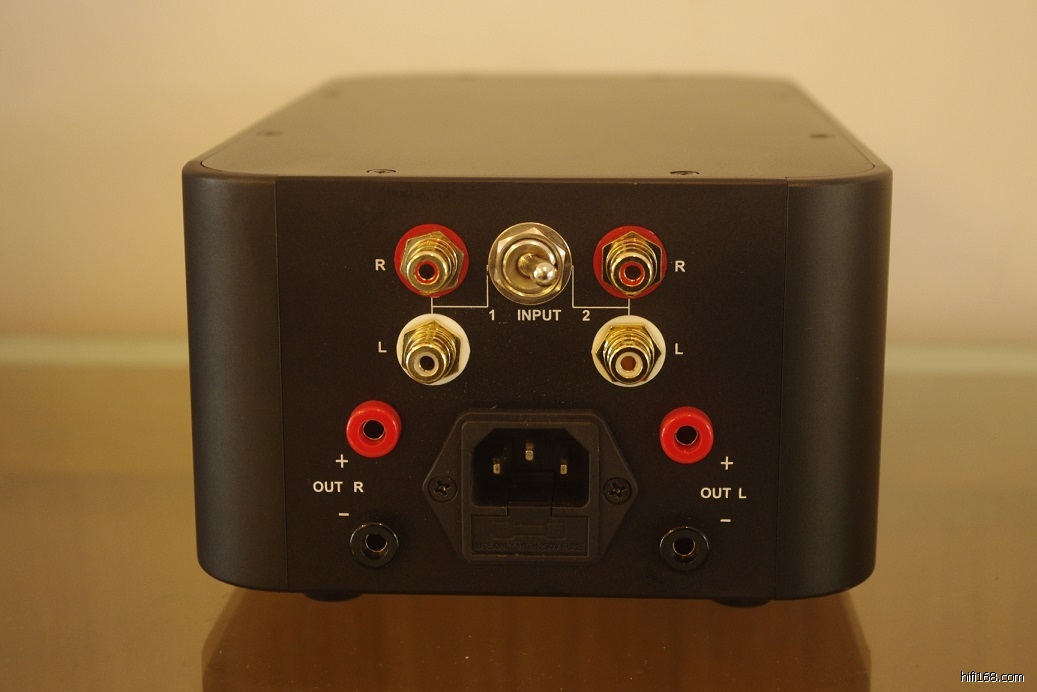

INPUT选择为何要放在后面，这不是反人类的设计吗？看不着要用手摸？
